Når du velger en LED-modul, handler det ikke bare om effekt, lysstyrke eller fargetemperatur. Kontakten må også passe til strømkabelen og ledningsnettet inne i lyskassen. Når denne detaljen er riktig, blir montering, utskifting og nye bestillinger enklere.
BOOTH LIGHTS LED-moduler kan leveres med tre vanlige tilkoblingsalternativer: runde DC-kontakter, 2-polede kontakter med lås og inline-kontakter. Andre kontakttyper kan forespørres som en tilpasset konfigurasjon. Sjekk standardtilkoblingen for det valgte produktet, og kontakt oss hvis prosjektet trenger et annet alternativ.
Denne guiden forklarer de vanlige engelske betegnelsene, viser de tre utførelsene og hjelper deg med å velge tilkobling til SEG-lyskasser med tekstil, lysskilt og utstillingsdisplayer.

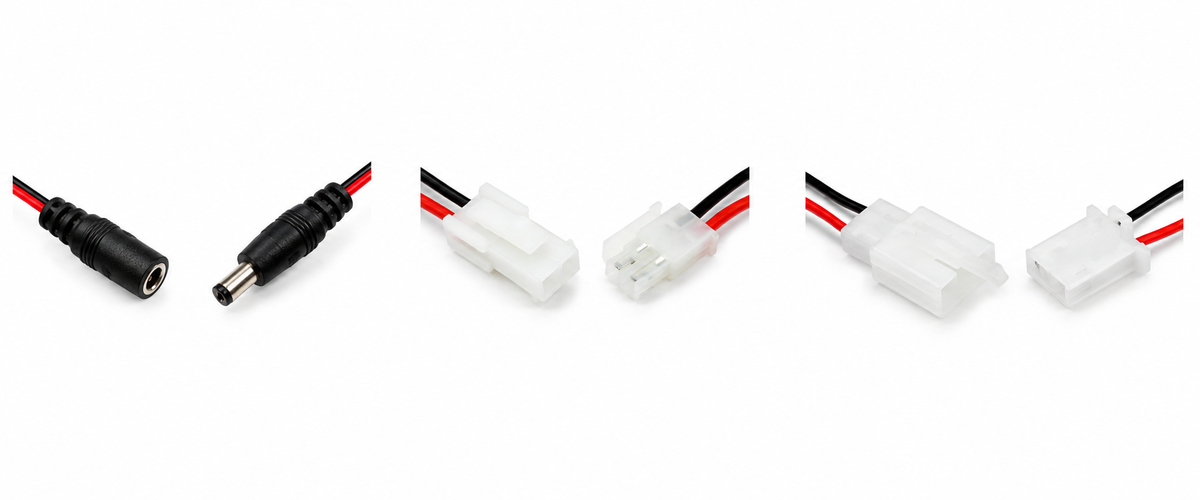

Tre kontaktalternativer for LED-moduler i korte trekk
1. Rund DC-kontakt
En rund DC-strømplugg og tilhørende kontakt. Kontroller at dimensjonene og polariteten passer til den eksisterende tilkoblingen.
2. 2-polet kontakt med lås
Et plugg- og kontaktpar med mekanisk koding og låsetapp til et passende ledningsnett med to kontakter.
3. Inline-kontakt
En egen type ledning-til-ledning-forbindelse, oppført på produktsidene våre som en 2-polet pluggtilkobling.
Start med kontakten du skal koble til. Send oss et tydelig bilde av både huset og kontaktflaten. Disse bildene viser de tilgjengelige utførelsene; de fastslår ikke dimensjonene, polariteten eller merkestrømmen for installasjonen din.
| Tilkoblingsalternativ | Beste utgangspunkt | Dette må bekreftes |
|---|---|---|
| Rund DC-kontakt | En eksisterende rund DC-plugg eller kontakt | Ytre og indre diameter, innstikkslengde, polaritet og elektriske merkedata |
| 2-polet kontakt med lås | Et passende ledningsnett med mekanisk koding, lås og to kontakter | Husets form, kontaktavstand, låsetappens plassering, motkontakt og pinnefordeling |
| Inline-kontakt | Et eksisterende ledningsnett til en lyskasse med passende inline-kontakter | Geometri ved sammenkobling, monterte kontakter, polaritet og kabeloppsett |
1. Runde DC-kontakter: Match plugg og kontakt
DC barrel connector er den vanlige engelske betegnelsen på denne runde, koaksiale strømtilkoblingen. I en forespørsel er «DC-strømplugg og kontakt» tydeligere enn bare «DC-kontakt» eller «hann-/hunnkontakt».
Velg dette alternativet når den eksisterende strømledningen eller modulens ledningsnett bruker en passende rund DC-tilkobling. Sjekk ytre diameter, indre diameter og innstikkslengde. To plugger kan se nesten identiske ut selv om de har ulike dimensjoner, og tilkoblingens polaritet må også stemme.
Se et moduleksempel i vår 10W LED-lyskasselist med DC-plugg, som har DC-kontakter i begge ender. Sammenlign 3W/6W/9W modulære LED-lister med DC-plugg for å se ulike modullengder. Bruk tilkoblings- og ledningskravene for hvert produkt når du planlegger systemet.
2. 2-polede kontakter med lås: Identifiser huset til motkontakten
Det andre alternativet bruker et hvitt, mekanisk kodet hus med låsetapp. På noen BOOTH LIGHTS-produktsider finner du betegnelsene «5557-plugg», «Molex 5557» eller «Mini-Fit Jr. 2-polet». I denne guiden bruker vi 2-polet kontakt med lås (Mini-Fit Jr.-type) som beskrivende betegnelse.
Mini-Fit Jr. er en navngitt kontaktfamilie. Et familienavn eller et hus med lignende utseende beviser ikke hvem den faktiske produsenten er, og garanterer heller ikke en passende tilkobling. Sammenlign hus, kontaktavstand, låsetapp og pinnefordeling, og la oss bekrefte den nødvendige motkontakten før du bestiller.
Produkteksempler inkluderer 10W LED-modul for kantbelysning og 8W LED-hjørnemodul, der de gjeldende produktbeskrivelsene angir dette kontaktformatet. Hjørnemodulen gir en kompakt, supplerende lyskilde der det testede hovedoppsettet trenger ekstra dekning.
3. Inline-kontakter: Bruk lyskassens eksisterende ledningsnett som referanse
Det tredje alternativet er en 2-leder inline-kontakt. Produktbeskrivelsene våre kaller dette en «2-polet pluggtilkobling». Begrepet beskriver det medfølgende tilkoblingsalternativet; det angir ikke en universell kontaktstandard.
Hold dette alternativet adskilt fra kontakten med lås ovenfor. Sammenlign kontaktflaten, husets form og sammenkoblingen med det eksisterende ledningsnettet i lyskassen. Et kallenavn fra en leverandør eller bare en kabel med to ledere er ikke nok til å identifisere en kompatibel kontakt.
Se 7W LED-modul for sidebelysning av lyskasser og 12W/18W LED-moduler for tekstillyskasser for å sammenligne modulformater med denne oppførte tilkoblingen. Kontroller at den valgte kontakten, monteringsløsningen og den tilgjengelige kabelplassen passer til rammen din.
Fem kontroller før du velger en kontakt
- Passform ved sammenkobling: Sammenlign den faktiske kontakten og motkontakten, inkludert dimensjoner, kontaktplasseringer og eventuell mekanisk koding eller lås.
- Modulspenning: Bekreft kravene til modulen og strømforsyningen. Produktene det lenkes til ovenfor, bruker DC24V; utseendet til en plugg fastslår ikke spenningskompatibilitet.
- Polaritet og pinnefordeling: Kontroller hvordan pluss og minus kobles gjennom hele ledningsnettet. Ledningsfargen er en nyttig referanse, men erstatter ikke en bekreftet pinnefordeling.
- Belastning per gren: Sjekk belastningen som går gjennom hver kontakt og kabel, og ikke bare effekten til én modul. Kontakttypen alene avgjør ikke hvor mange moduler som kan kobles sammen.
- Ledningslengde og føring: Sørg for nok kabel til å nå neste tilkobling uten strekk, og sjekk ledningenes utgangsretning og klaringen inne i rammen.
Hva betyr «3–6,5 cm kabellengde»? På produkter som oppgir dette intervallet, beskriver det lengden på den medfølgende kabelledningen. Det er ikke kontaktavstand, husstørrelse eller en dimensjon som gjelder alle moduler. Bekreft kabellengden for det aktuelle produktet, eller be om en annen lengde til prosjektet ditt.
Valg til en ny lyskasse eller en utskifting
For en erstatningsmodul starter du med bilder av den eksisterende modulen, kontakten og den tilhørende kabelen. Dette gir oss en nyttig referanse for å kontrollere hele tilkoblingen.
For en ny lyskasse velger du modulformat, strømoppsett og ledningsnett sammen. En standardisert tilkobling i et bekreftet system kan forenkle montering og fremtidig vedlikehold. Test den faktiske rammen, grafikken og ledningsoppsettet før du fastsetter produksjonskonfigurasjonen.
Se vårt utvalg av LED-moduler til lyskasser, eller utforsk LED-moduler til SEG-lyskasser for å sammenligne lengder, optiske formater og monteringsalternativer.
Trenger du en passende kontakt eller en tilpasset konfigurasjon?
BOOTH LIGHTS tilbyr de tre vanlige tilkoblingsalternativene som vises ovenfor, og andre kontaktkonfigurasjoner kan forespørres. Tilgjengeligheten avhenger av valgt modul, tekniske krav, bestillingsantall og produksjonsmuligheter.
Send oss produktlenken til modulen, et bilde av motkontakten, eventuelle kontaktmål, forsyningsspenning, nødvendig kabellengde, ledningenes utgangsretning og prosjektets antall. Vi kan kontrollere standardalternativet eller vurdere en tilpasset kontakt og et tilpasset ledningsoppsett før du bestiller.
Få hjelp til å velge kontakt til LED-modulen din
Foretrekker du e-post? Send bildene og kravene dine til info@boothlights.com.
Vanlige spørsmål om kontakter til LED-moduler
Kan de tre kontakttypene brukes om hverandre?
Nei. Match kontakten og motkontakten, og bekreft deretter dimensjoner, kontaktoppsett, polaritet og elektriske krav. Et lignende utseende fastslår ikke kompatibilitet.
Betyr en 2-polet kontakt at modulen bruker 24V?
Nei. Antallet kontakter bestemmer ikke driftsspenningen. Sjekk spesifikasjonen og kravene til strømforsyning for den valgte modulen.
Kan jeg be om en annen kontakt eller en lengre ledning?
Ja, en tilpasset konfigurasjon kan vurderes. Send ønsket kontakt, kabellengde, produktlenke til modulen og antall, slik at vi kan bekrefte hva som er mulig og hvilket oppsett som er tilgjengelig.
Hvordan identifiserer jeg en kontakt når jeg ikke kjenner navnet?
Send et tydelig bilde av kontaktflaten, huset og låsetappen, den tilhørende kabelen og den opprinnelige modulen. Legg til mål hvis du har dem. Bilder og mål er mer nyttige enn et kallenavn fra en leverandør alene.
Terminologireferanser: Same Skys guide til valg av DC-strømkontakt og Molex Mini-Fit Jr.-seriereferanse. Disse referansene forklarer kontaktterminologien; den bekreftede spesifikasjonen for den bestilte modulen avgjør passform og elektrisk egnethet.
