Barras LED de iluminación perimetral para cajas de luz: la guía completa del comprador
Este artículo ayuda a fabricantes de cajas de luz y montadores de stands a tomar una decisión concreta. Considera profundidad del marco, separación, ángulo del haz, lúmenes, margen de la fuente y uniformidad visible. Verifique siempre el diseño con un prototipo real antes de fabricar una serie.
Si busca iluminación para una caja de luz delgada, un marco de tela SEG o un sistema de exhibición de perfil delgado, las barras de LED con iluminación lateral son casi con toda seguridad lo que necesita. Esta guía cubre qué son, cómo funcionan y qué buscar al comprarlas.
¿Qué es una barra de LED con iluminación lateral?

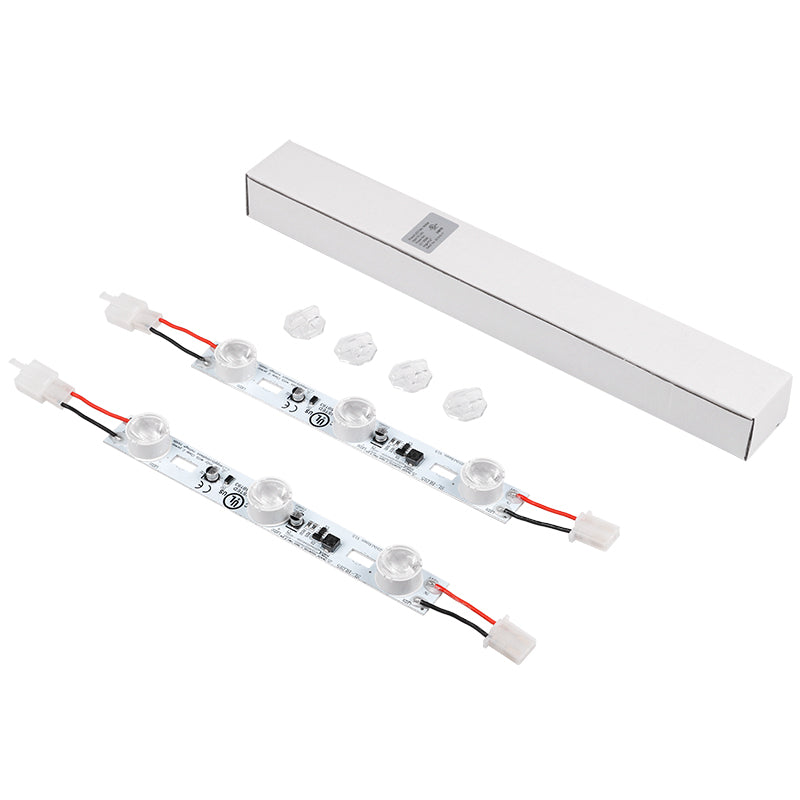

Una barra de LED con iluminación lateral —también llamada tira de LED con iluminación lateral, módulo de LED con iluminación lateral o módulo de LED de iluminación de borde— es una barra de luz LED rígida diseñada para montarse a lo largo del borde o el perímetro de un marco de caja de luz. En lugar de iluminar desde atrás (como un módulo retroiluminado), proyecta la luz hacia adentro a través de la superficie de la pantalla desde el lateral.
El resultado: una iluminación uniforme y homogénea en toda la cara de la pantalla, sin fuentes de luz visibles ni variación de brillo del centro al borde.
Iluminación lateral vs. retroiluminación: ¿Cuál es la diferencia?
Ambos enfoques iluminan una caja de luz, pero se adaptan a diferentes profundidades de marco:
- Las barras de LED con iluminación lateral se montan a lo largo del borde del marco, ideales para marcos delgados de menos de 60 mm de profundidad. La luz viaja a través de la superficie de la pantalla.
- Los módulos de LED retroiluminados se montan detrás de la superficie de la pantalla, mejor para marcos más profundos (80 mm+) donde hay espacio para que la luz se disperse antes de llegar al gráfico.
Para las cajas de luz SEG de ferias comerciales y las exhibiciones de marco delgado de venta minorista, la iluminación lateral suele ser la elección correcta.
Tipos de productos clave
- Módulo de LED con iluminación lateral — el formato estándar para sistemas de cajas de luz con iluminación lateral
- Barra de LED con iluminación lateral — formato de barra rígida, normalmente de 300–600 mm de longitud
- Tira de LED con iluminación lateral — formato de tira para tramos perimetrales continuos
- Barra de luz LED con iluminación lateral — barra de mayor potencia para marcos SEG más grandes
- Barras de LED con iluminación lateral DC24V — 24V de voltaje constante, compatibles con controladores de LED estándar
- Iluminación lateral para caja de luz — solución completa de iluminación lateral que incluye barras y conectores
¿Qué especificaciones importan?
Al evaluar los módulos de LED de iluminación lateral, céntrese en estos parámetros:
- Ángulo del haz — las lentes asimétricas (p. ej., 9°×50°) dirigen la luz a través de la superficie de la pantalla de manera más eficiente que las lentes de gran angular
- Voltaje — DC24V es el estándar comercial; evite 12V para tramos de más de 2 m
- Salida (lm/W) — busque cifras de eficacia probadas de forma independiente, no afirmaciones de marketing
- CRI — CRI 90+ para una reproducción cromática precisa en gráficos impresos
- Certificaciones — Listado ETL, CE o UL para uso comercial y de exhibición
Instalación: Perímetro vs. Dos lados
Las cajas de luz con iluminación lateral se pueden iluminar desde dos lados (arriba y abajo, o izquierda y derecha) o desde los cuatro lados (iluminación perimetral). Para pantallas de más de 1.2 m de ancho, se recomienda la iluminación perimetral para mantener un brillo uniforme en toda la superficie.
Productos relacionados para instalaciones perimetrales: Barra de luz perimetral, Módulo de iluminación perimetral, Módulo de LED montado en el marco.
Preguntas frecuentes
¿Cuál es la diferencia entre una barra de LED con iluminación lateral y una tira de LED con iluminación lateral?
Funcionalmente son lo mismo: ambas se montan a lo largo del borde del marco y proyectan la luz hacia adentro. "Barra" se refiere típicamente a un formato rígido con respaldo de aluminio; "tira" puede referirse a formatos rígidos o flexibles. Para el uso en cajas de luz, se prefieren las barras rígidas para un espaciado consistente y una mejor disipación del calor.
¿Puedo usar barras de LED con iluminación lateral en cajas de luz para exteriores?
Sí, con módulos con clasificación IP67. Las barras estándar con iluminación lateral están clasificadas solo para uso en interiores.
¿Qué voltaje usan las barras de LED con iluminación lateral?
DC24V de voltaje constante es el estándar comercial. Calcule el tamaño de su fuente de alimentación sumando la potencia total más un margen de seguridad del 20%.
¿Cómo elijo entre barras de LED con iluminación lateral de 10W y 20W?
Para marcos delgados estándar de menos de 80 mm de profundidad y hasta 1.2 m de ancho, 10W suelen ser suficientes. Para pantallas más grandes o situaciones que requieren el máximo brillo, utilice barras de 20W.
¿Las barras de LED con iluminación lateral son compatibles con las cajas de luz SEG?
Sí, las barras de iluminación lateral son la solución de iluminación estándar para las cajas de luz de tela SEG (Silicone Edge Graphics) utilizadas en ferias comerciales y entornos minoristas.
