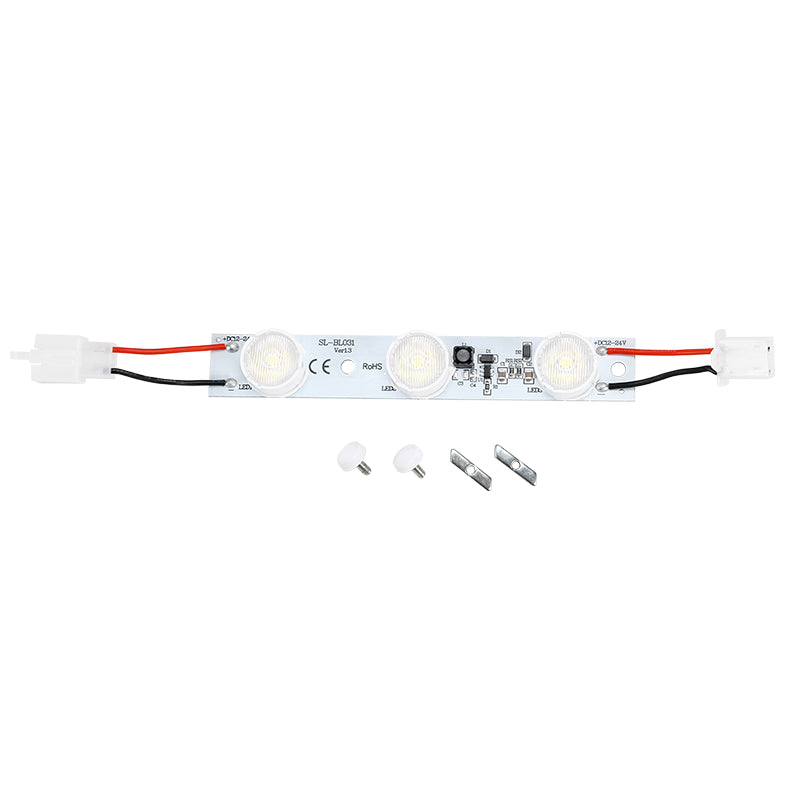

Originales 6W Side-Lit LED-Modul für MODULAP Systems

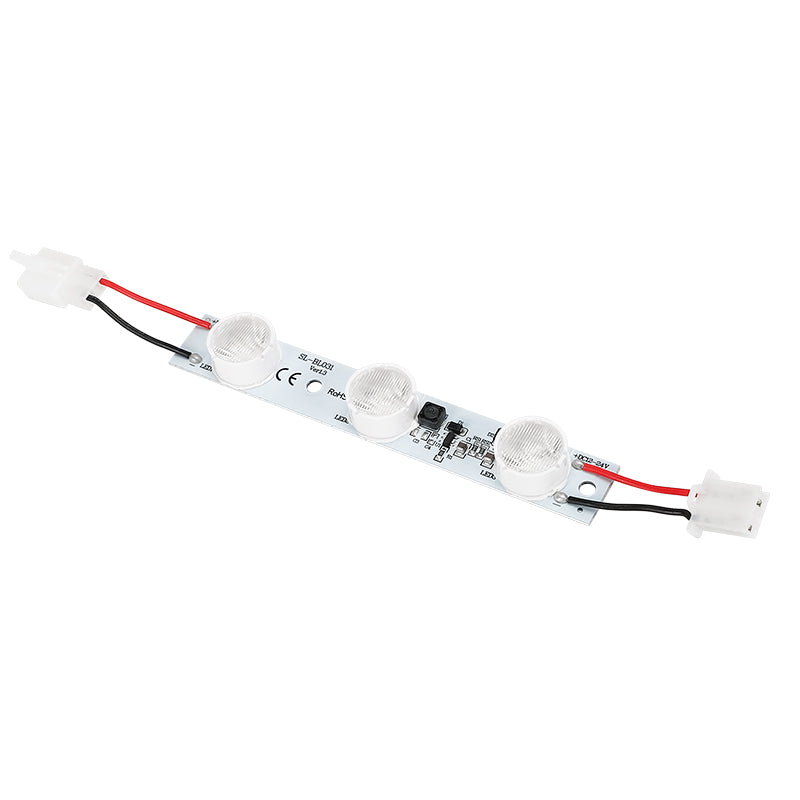

Dieses kompakte 157mm Original-LED-Modul für MODULAP Systems liefert 660lm bei 6W zur Randbeleuchtung kompatibler MODULAP Textilleuchtkästen, SEG-Leuchtkästen, modularer Messesysteme und beleuchteter Textildisplays. Die schmale transparente 9°×50° Linse lenkt das Licht vom Rahmenrand nach innen.

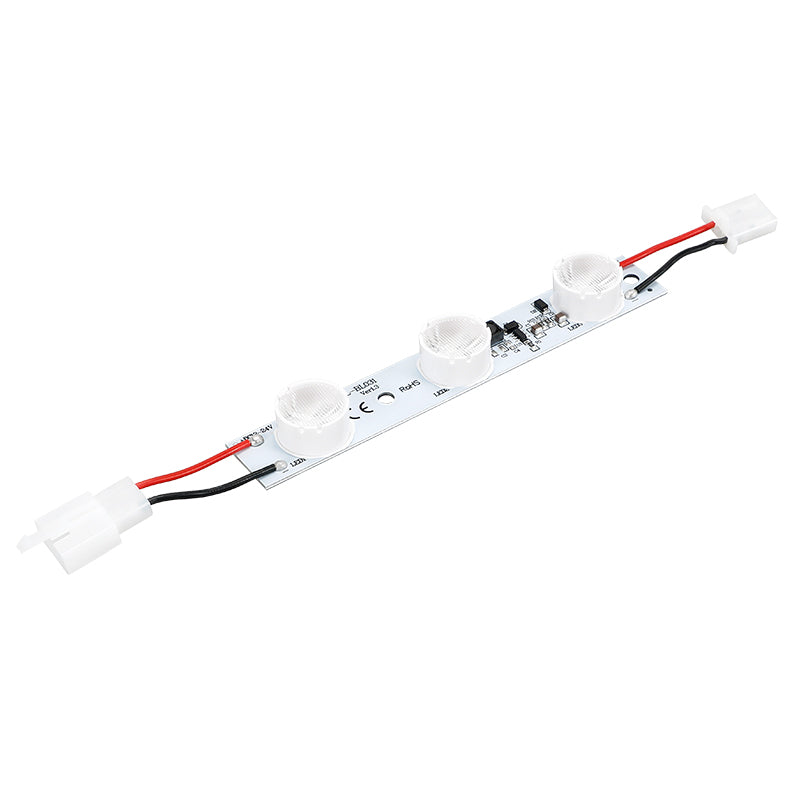

Leistung: 6W, 660lm, CRI 90+

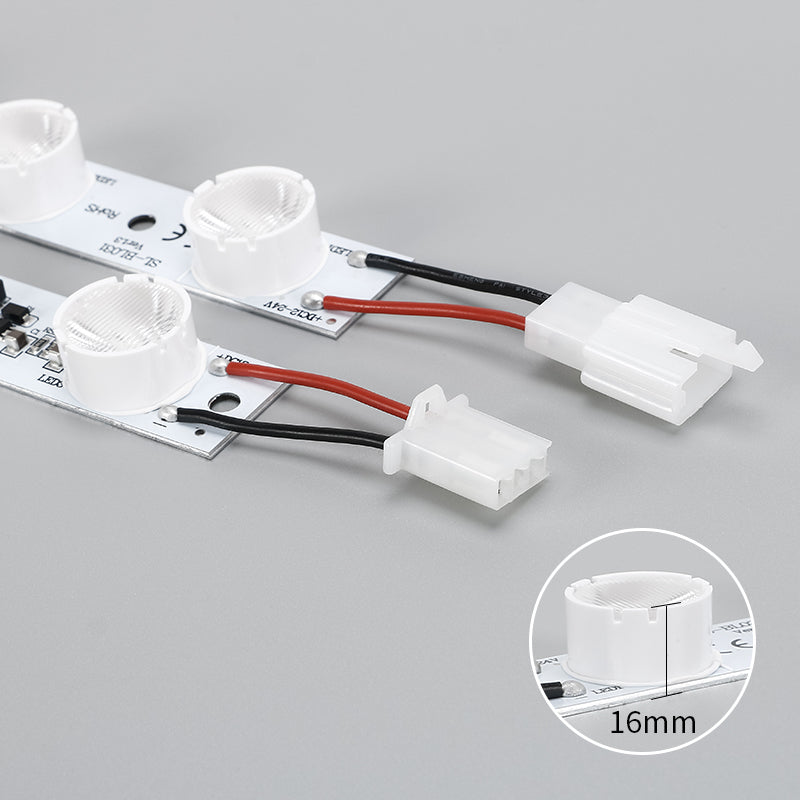

Maße: 157 × 24 × 16mm Gesamthöhe einschließlich Linse
Eingang: DC24V Konstantspannung

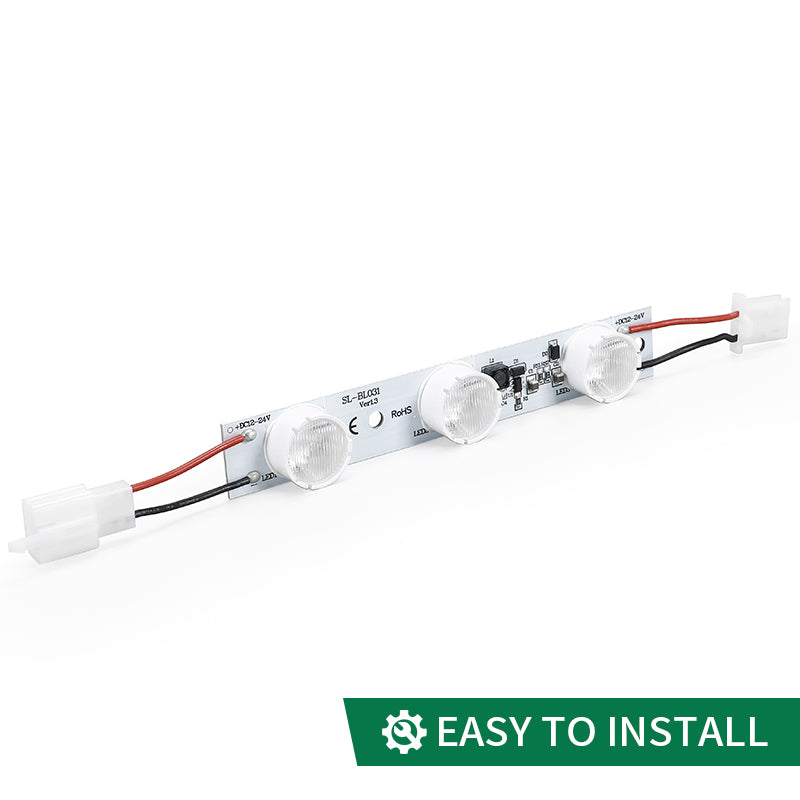

Optik: asymmetrische transparente 9°×50° Linse

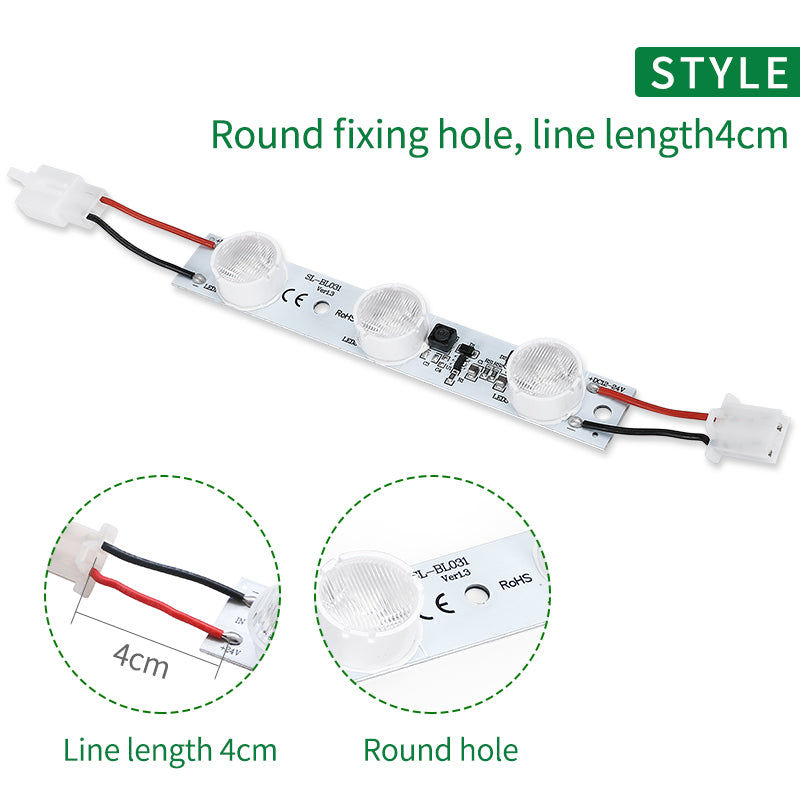

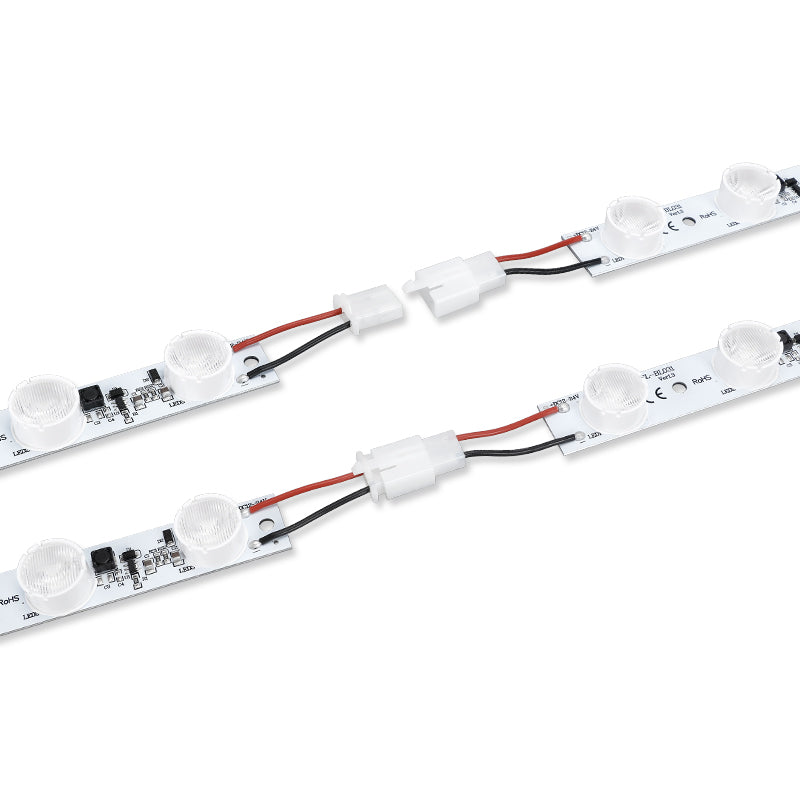

Anschluss: 2-poliger Steckverbinder; 3–6,5cm Kabel
Montage: Schrauben oder Kleberückseite
Feste CCT-Bereiche: 2800–3200K, 4200–4500K oder 6500–7000K
Packungen: 10, 50 oder 100 Module

Originalbeleuchtung für kompatible MODULAP Systems

Dies ist ein Original-Beleuchtungsmodul für MODULAP Systems vom selben Hersteller und kein kompatibler Nachbau eines Drittanbieters. Es ist für kompatible MODULAP Displays und SEG-Profile vorgesehen. Prüfen Sie vor der Bestellung Bauraum, Stecker, Polarität, Rahmengeometrie und Systemgeneration.

Technische Daten

Leistung / Lichtstrom	6W / 660lm
Spannung	DC24V
CRI	90+
Abstrahlwinkel	9°×50° asymmetrisch
Maße	157 × 24 × 16mm Gesamthöhe einschließlich Linse

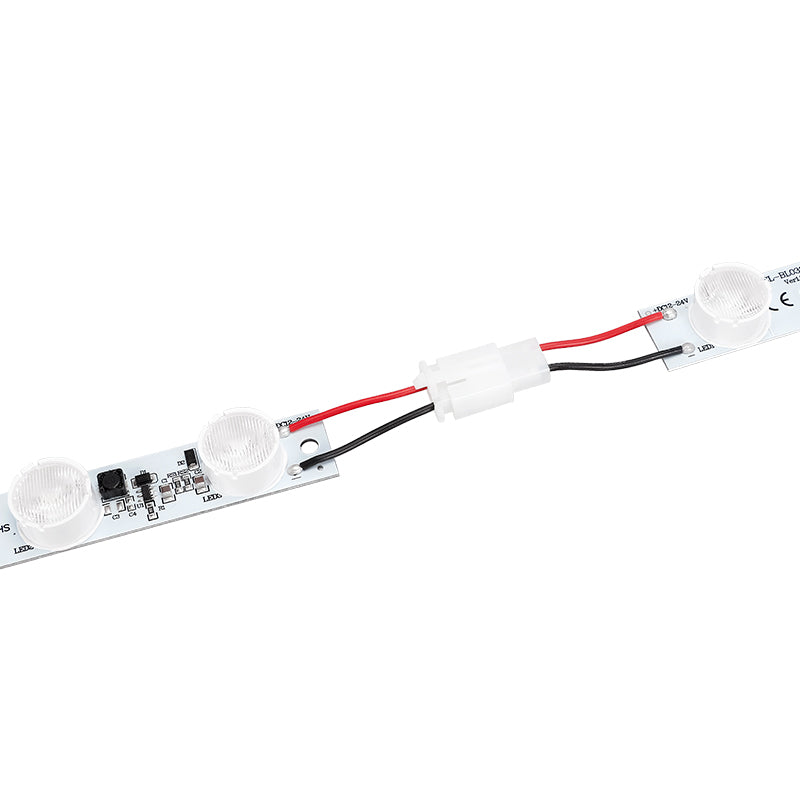

Anschluss	2-poliger Steckverbinder
Montage	Schrauben oder Kleberückseite
Nennlebensdauer	50.000 Stunden
Veröffentlichte Prüfzeichen	ETL, CE, RoHS, SAA, UKCA, UL

Layout und Stromversorgung

Montieren Sie die Module an ausgewählten Rahmenkanten mit der Linse zur Grafik. Anzahl und Abstand hängen von Rahmentiefe, Diffusor, Textilgrafik, Zielhelligkeit und ein- oder beidseitiger Beleuchtung ab. Testen Sie den vorgesehenen Aufbau vor der Produktion.

Verwenden Sie ein passendes DC24V-Konstantspannungsnetzteil mit Leistungsreserve. Prüfen Sie Polarität, Kabelbelastbarkeit und zulässige Modulzahl pro Strang. Die Klebefläche muss sauber und geeignet sein; für zusätzliche Haltekraft stehen Schraublöcher zur Verfügung.

Bestellung für Displayprojekte

Wählen Sie einen festen Farbtemperaturbereich und ein 10er-, 50er- oder 100er-Pack. Dieses kompakte Weißlichtmodul unterscheidet sich von stärkeren 13W/14W Leisten und RGB/RGBW-Produkten.

Für MODULAP Ersatz-, Abstands- und Treiberplanung senden Sie Maße, Systemgeneration und Profildetails. Weitere Edge-Lit LED-Module und Mengenpreise.
