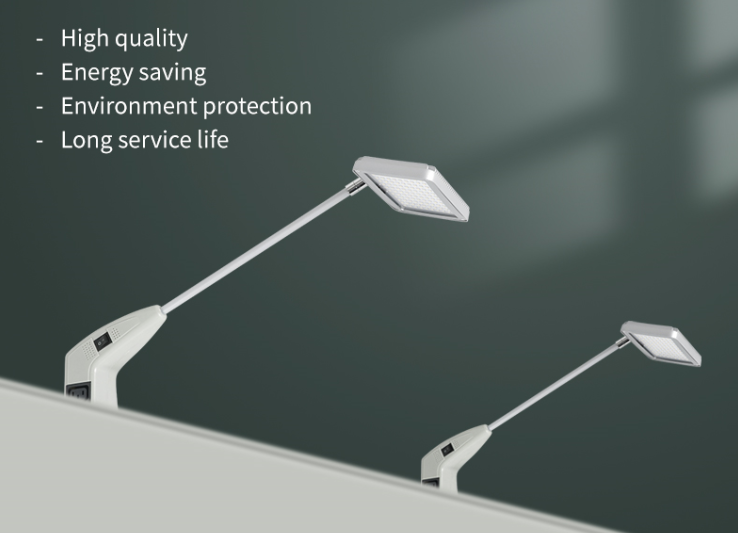

So installieren Sie Messelichter an Aluminiumrahmen

Schritt-für-Schritt-Anleitung zur Installation von Ausstellungsbeleuchtung an modularen Displaysystemen

Veröffentlicht von BoothLights

Einführung

Die Installation von Messestrahlen an Aluminium-Displayrahmen ist eine der häufigsten Aufgaben beim Aufbau von Ausstellungen – und eine der am häufigsten falsch ausgeführten.

Eine unsachgemäße Installation führt zu instabilen Leuchten, ungleichmäßiger Beleuchtung, beschädigten Displayrahmen und verschwendeter Aufbauzeit. Eine professionelle Installation hingegen dauert nur wenige Minuten pro Leuchte und liefert ein sicheres, sauberes Ergebnis, das während der gesamten Veranstaltung zuverlässig funktioniert.

Diese Schritt-für-Schritt-Anleitung deckt alles ab, was Sie über die Installation von LED-Ausstellungsleuchten an Aluminium-Displayrahmen wissen müssen, einschließlich der benötigten Werkzeuge, des korrekten Montageverfahrens und der Behebung häufiger Installationsprobleme.

Was Sie vor dem Start benötigen

Sammeln Sie vor Beginn der Installation Folgendes:

• LED-Ausstellungsarmleuchten (mit Montageclips enthalten oder separat erhältlich)
• Kompatible Aluminium-Montageclips für Ihr Displayrahmenprofil
• Stromkabel und Verlängerungskabel (falls erforderlich)
• Kabelmanagementclips oder Klettbänder
• Ein vollständig montierter Displayrahmen

Für die Standard-Clip-Montage sind keine Bohrer, Schraubendreher oder zusätzliches Zubehör erforderlich.

Das Montagesystem verstehen

Professionelle Ausstellungsarmleuchten verwenden ein zweiteiliges Montagesystem:

Teil 1: Die Lichtschiene

Die Lichtschiene ist eine Nut oder ein Kanal, der in den Körper der Ausstellungsarmleuchte integriert ist. Der Montageclip wird in diese Schiene geschoben, wodurch eine sichere mechanische Verbindung zwischen dem Clip und der Leuchte entsteht.

Teil 2: Der Montageclip

Der Montageclip ist ein präzisionsgefertigtes Aluminiumbauteil mit zwei funktionalen Abschnitten:

• Oberer Abschnitt (Gleitschiene): Gleitet in die Lichtschiene der Ausstellungsarmleuchte
• Unterer Abschnitt (Haken): Hakt sich an der Oberkante des Aluminium-Displayrahmens ein

Zusammen bilden diese beiden Komponenten eine stabile, werkzeuglose Verbindung zwischen der Leuchte und dem Displayrahmen.

Eine detaillierte Erklärung der Montageclip-Typen und Kompatibilität finden Sie unter: Der ultimative Leitfaden zur Montage von Messestrahlen.

Schritt-für-Schritt-Anleitung zur Installation

Schritt 1: Den Displayrahmen montieren

Bevor Sie Leuchten installieren, stellen Sie sicher, dass Ihr Aluminium-Displayrahmen vollständig montiert und stabil ist. Der Versuch, Leuchten an einem teilweise montierten Rahmen zu installieren, kann zu Fehlausrichtungen und Instabilität führen.

Schritt 2: Den richtigen Montageclip identifizieren

Vergewissern Sie sich, dass Sie den richtigen Montageclip für Ihr Displayrahmenprofil haben. Unterschiedliche Aluminium-Extrusionssysteme verwenden unterschiedliche Nutabmessungen und Rahmenstärken. Die Verwendung eines inkompatiblen Clips führt zu einer losen oder instabilen Verbindung.

Wenn Sie unsicher sind, welcher Clip mit Ihrem Rahmen kompatibel ist, wenden Sie sich an den Displayhersteller oder kontaktieren Sie BoothLights für Unterstützung.

Schritt 3: Den Montageclip in die Lichtschiene schieben

1. Halten Sie die Ausstellungsarmleuchte mit der Lichtschiene nach oben
2. Richten Sie den oberen Abschnitt des Montageclips an der Lichtschiene aus
3. Schieben Sie den Clip von einem Ende in die Schiene und bewegen Sie ihn entlang der Schiene, bis er die gewünschte Position erreicht
4. Der Clip sollte sich reibungslos und ohne übermäßige Kraft entlang der Schiene bewegen

Die meisten Ausstellungsarmleuchten ermöglichen es, den Montageclip an jeder beliebigen Stelle entlang der Lichtschiene zu positionieren, was Flexibilität für verschiedene Rahmenbreiten bietet.

Schritt 4: Die Leuchte über dem Displayrahmen positionieren

1. Halten Sie die montierte Leuchte und den Clip über die Oberkante des Displayrahmens
2. Richten Sie den Hakenabschnitt des Montageclips an der Oberkante des Aluminiumrahmens aus
3. Senken Sie die Baugruppe ab, bis der Haken in das Rahmenprofil einrastet

Der Haken sollte fest am Rahmen einrasten, ohne übermäßige Kraftanwendung. Wenn der Haken nicht reibungslos einrastet, überprüfen Sie, ob Sie den richtigen Clip für Ihr Rahmenprofil verwenden.

Schritt 5: Die Verbindung überprüfen

Sobald der Haken eingerastet ist:

• Schieben und ziehen Sie die Leuchte vorsichtig, um sicherzustellen, dass die Verbindung sicher ist
• Die Leuchte sollte sich bei mäßiger Krafteinwirkung nicht bewegen oder wackeln
• Wenn sich die Verbindung locker anfühlt, überprüfen Sie, ob der Haken vollständig in das Rahmenprofil eingerastet ist

Schritt 6: Den Neigungswinkel des Leuchtenkopfes einstellen

1. Lösen Sie den Einstellmechanismus am Leuchtenkopf (falls zutreffend)
2. Neigen Sie den Leuchtenkopf, um die Beleuchtung auf die Mitte der Grafikdarstellung zu richten
3. Für die meisten Standarddisplays bietet ein Winkel von 30°–45° von der Vertikalen eine optimale Abdeckung
4. Ziehen Sie den Einstellmechanismus fest, um den Winkel in Position zu arretieren

Schritt 7: Das Stromkabel anschließen

1. Schließen Sie das Stromkabel an die Leuchte an
2. Führen Sie das Kabel entlang des Displayrahmens mit Kabelclips oder Klettbändern
3. Vermeiden Sie es, Kabel lose hängen zu lassen oder über den Boden zu führen, wo sie eine Stolperfalle darstellen könnten
4. Schließen Sie das Kabel an die Steckdose an und überprüfen Sie, ob die Leuchte ordnungsgemäß funktioniert

Schritt 8: Letzte Überprüfung

Führen Sie vor der Eröffnung der Ausstellung eine letzte Überprüfung durch:

• Vergewissern Sie sich, dass alle Leuchten sicher montiert und nicht beweglich sind
• Überprüfen Sie, ob alle Neigungswinkel der Leuchtenköpfe korrekt eingestellt sind
• Bestätigen Sie, dass die Beleuchtung über die gesamte Displayfläche gleichmäßig ist
• Stellen Sie sicher, dass alle Kabel ordentlich verlegt und gesichert sind
• Überprüfen Sie, dass keine Kabel Stolperfallen verursachen

Installation mehrerer Leuchten an einem breiten Display

Für Displays, die breiter als 1 Meter sind, sind mehrere Leuchten erforderlich, um eine gleichmäßige Beleuchtung zu erzielen. Bei der Installation mehrerer Leuchten:

• Verteilen Sie die Leuchten gleichmäßig über die Breite des Displays (maximal 1,0–1,2 Meter Abstand)
• Stellen Sie sicher, dass alle Leuchten die gleiche Höhe über dem Display haben
• Stellen Sie alle Neigungswinkel der Leuchtenköpfe konsistent ein
• Verwenden Sie Leuchten mit der gleichen Farbtemperatur und Ausgangsleistung

Hinweise dazu, wie viele Leuchten für verschiedene Displaygrößen benötigt werden, finden Sie unter: Wie viele Leuchten benötigt ein Messestand?

Häufige Installationsprobleme und Lösungen

Problem: Der Montageclip gleitet nicht reibungslos in die Lichtschiene

Lösung: Überprüfen Sie, ob die Clip-Abmessungen den Spezifikationen der Lichtschiene entsprechen. Zwingen Sie den Clip nicht – ein falsch dimensionierter Clip beschädigt die Schiene.

Problem: Der Haken rastet nicht sicher in den Displayrahmen ein

Lösung: Vergewissern Sie sich, dass Sie das richtige Hakenprofil für Ihren Rahmen verwenden. Für verschiedene Rahmenprofile sind Standard-Haken- und gebogene Haken-Designs erhältlich.

Problem: Die Leuchte wackelt oder bewegt sich nach der Installation

Lösung: Überprüfen Sie, ob der Haken vollständig in den Rahmen eingerastet ist. Wenn das Rahmenprofil nicht Standard ist, kann ein anderes Clip-Design erforderlich sein.

Problem: Ungleichmäßige Beleuchtung über das Display

Lösung: Passen Sie den Neigungswinkel des Leuchtenkopfes an und überprüfen Sie, ob die Leuchten gleichmäßig verteilt sind. Fügen Sie zusätzliche Leuchten hinzu, wenn dunkle Zonen zwischen den Leuchten vorhanden sind.

Problem: Kabel sind sichtbar oder stellen eine Stolperfalle dar

Lösung: Verwenden Sie Kabelclips oder Klettbänder, um die Kabel entlang des Displayrahmens zu führen. Planen Sie die Kabelführung, bevor die Ausstellung eröffnet wird.

Installationstipps von professionellen Ausstellern

• Zuerst zu Hause üben — Bauen Sie das gesamte Display und die Beleuchtung vor der Ausstellung in Ihrem Lager oder Büro auf. So können Sie Kompatibilitätsprobleme erkennen und den Installationsprozess üben.
• Kabel beschriften — Bei Mehrfachleuchten-Setups beschriften Sie jedes Kabel, um die Installation und Fehlerbehebung am Veranstaltungsort zu vereinfachen.
• Ersatzclips mitbringen — Nehmen Sie immer Ersatz-Montageclips mit, falls diese verloren gehen oder beschädigt werden.
• Steckdosenstandorte überprüfen — Bestätigen Sie den Standort der Steckdosen an Ihrem Stand, bevor Sie die Kabelführung planen.
• Leuchten vor Grafiken installieren — Bei einigen Displaysystemen ist es einfacher, die Leuchten vor dem Anbringen der Stoffgrafik zu installieren.

Verwandte Anleitungen

• Der ultimative Leitfaden zur Montage von Messestrahlen
• Wie man die besten LED-Messestrahlen auswählt
• Wie viele Leuchten benötigt ein Messestand?
• Fehler bei der Messestandbeleuchtung, die vermieden werden sollten

Abschließende Gedanken

Die Installation von Messestrahlen an Aluminium-Displayrahmen ist ein unkomplizierter Prozess, wenn Sie die richtigen Montageclips haben und das richtige Verfahren befolgen. Indem Sie sich die Zeit nehmen, die Kompatibilität zu überprüfen, sicher zu installieren und die Kabel professionell zu verwalten, können Sie sicherstellen, dass Ihre Ausstellungsbeleuchtung vom Aufbau bis zum Abbau zuverlässig funktioniert.

Wenn Sie Fragen zur Kompatibilität von Montageclips oder zur Installation für ein bestimmtes Displaysystem haben, wenden Sie sich an das BoothLights-Team, um fachkundige Beratung zu erhalten.
