Un cassonetto luminoso tessile richiede una grafica nitida, un testo leggibile e uno sfondo illuminato in modo uniforme. La lente ottica di un modulo LED contribuisce a determinare dove viene diretta la luce. La potenza e il flusso luminoso contano, ma anche la distribuzione è importante quando si scelgono moduli per un telaio poco profondo o un espositore di grandi dimensioni.
Questa guida spiega le ottiche ad angolo singolo e doppio, mostra i modelli di lenti nella nostra raccolta di foto di riferimento e aiuta a confrontare la gamma di moduli LED BOOTH LIGHTS. Partite dalle dimensioni del cassonetto e dalla disposizione dell'illuminazione, poi scegliete un modulo le cui specifiche ottiche e meccaniche confermate siano adatte al progetto.
Cosa significano le specifiche ad angolo singolo e doppio?
Un singolo angolo nominale, come 45°, descrive un fascio tramite una larghezza principale. Un'ottica a simmetria di rotazione produce in genere una distribuzione circolare quando viene puntata verso una superficie perpendicolare al suo asse ottico. Il solo angolo non descrive la luminosità all'interno di quell'area né la gradualità con cui la luce si attenua intorno a essa.
Una specifica a doppio angolo, come 15° × 45°, descrive larghezze del fascio diverse in due piani perpendicolari. Una direzione è relativamente stretta, l'altra più ampia. Si tratta di un'unica distribuzione sagomata, non di due fasci separati. Con una disposizione adeguata, questa differenza permette di controllare l'apertura in una direzione e di coprire un'area maggiore nell'altra.
I produttori descrivono spesso questi modelli come ottiche ovali, ellittiche, a ventaglio o rettangolari, in base alla distribuzione effettiva. LEDiL spiega che le lenti ovali diffondono maggiormente la luce lungo un asse, spesso usando scanalature parallele sulla superficie della lente. Ruotando l'ottica cambia la direzione dell'apertura più ampia. Consultate la guida alle lenti TIR di LEDiL.
Nei confronti ottici, FWHM indica la larghezza totale del fascio fra i punti in cui l'intensità scende alla metà del suo massimo. È una misura comune, ma l'angolo nominale dichiarato da un fornitore non è automaticamente un valore FWHM verificato. Chiedete quale definizione e combinazione di LED siano state utilizzate. L'introduzione all'ottica di Carclo spiega anche perché angoli simili possano produrre profili del fascio diversi.
Una lente a doppio angolo crea una zona luminosa rettangolare?
Un'ottica progettata adeguatamente può produrre una distribuzione rettangolare o allungata adatta a un'area rettangolare. Tuttavia, due valori angolari non garantiscono una zona luminosa a quattro lati con contorni netti. Per esempio, Khatod identifica esplicitamente un modello da 35° × 75° come fascio ellittico nel suo rapporto tecnico SIMPLES, mentre le ottiche BILLIE di LEDiL sono progettate specificamente per un'illuminazione rettangolare delle pareti.
Per un cassonetto luminoso, l'obiettivo pratico è una grafica ben illuminata. L'aspetto deriva dall'emissione combinata dei moduli, dal loro orientamento e dalla loro distanza, dalle riflessioni interne e dal tessuto stesso. Uno schema concettuale del fascio aiuta a spiegare gli assi; per valutare il risultato finito serve un cassonetto campione o una distribuzione misurata.
Perché una distribuzione controllata a doppio angolo aiuta i cassonetti luminosi tessili
1. La copertura può adattarsi meglio alla geometria del telaio
Nell'illuminazione perimetrale, i moduli sono posizionati lungo il telaio e dirigono la luce dentro il cassonetto. Una distribuzione stretta in una direzione e ampia nell'altra permette di controllare separatamente le due direzioni. Con l'orientamento adeguato, un'apertura più ampia può aiutare i moduli vicini a coprire la grafica, mentre l'altro piano limita la diffusione all'interno dell'alloggiamento poco profondo. Il corretto allineamento dipende dal progetto del modulo e del telaio.
È un approccio consolidato nell'illuminazione delle insegne: SloanLED indica specifiche a doppio angolo per i suoi prodotti montati sul perimetro dei cassonetti luminosi tessili e descrive una distribuzione a ventaglio per illuminare uniformemente la superficie nella sua guida ufficiale ai cassonetti per insegne. Questi esempi sostengono il principio progettuale, senza specificare le prestazioni delle nostre lenti fotografate.
2. Una sovrapposizione pianificata può migliorare l'aspetto della grafica
L'uniformità dipende dalla disposizione. Se le distribuzioni adiacenti lasciano zone scoperte, sul tessuto possono comparire bande più scure. Una sovrapposizione locale eccessiva può creare aree più luminose. Abbinare l'ottica, l'interasse dei moduli e la posizione di montaggio aiuta a bilanciare queste zone. Anche gli angoli, le traverse del telaio e l'area immediatamente accanto a un modulo richiedono attenzione durante un'installazione di prova.
Controllate insieme il centro, i bordi e gli angoli del cassonetto assemblato, comprese le aree stampate chiare e scure. Un centro luminoso, da solo, non dimostra una copertura adeguata.
3. Una maggiore parte della luce disponibile può servire l'area prevista
Il controllo ottico reindirizza la luce esistente. Adattare la distribuzione all'area da illuminare può ridurre l'illuminazione superflua altrove e migliorare la copertura utile. LEDiL dimostra questo principio con ottiche ovali per espositori longitudinali e insegne nella sua spiegazione delle applicazioni AMY.
Applicato a un cassonetto luminoso, questo principio suggerisce un modo per utilizzare meglio il flusso disponibile nell'intero sistema. Non garantisce un risparmio energetico fisso: la trasmissione della lente, le perdite del tessuto e la disposizione scelta contribuiscono tutte al risultato. Confrontate sistemi completi alla luminosità e all'uniformità richieste prima di decidere se meno moduli o una potenza inferiore offriranno il risultato desiderato.
4. La scelta dell'ottica offre più possibilità di regolare una disposizione modulare
Le diverse coppie di angoli offrono alternative per bilanciare profondità del telaio, copertura e distanza fra i moduli. Alcune disposizioni beneficiano di un secondo asse più ampio; altre richiedono un controllo direzionale più stretto. L'angolo più ampio disponibile non è necessariamente la scelta più adatta.
Anche la progettazione meccanica conta. Le nostre fotografie mostrano lenti trasparenti, piastre di montaggio integrate e lenti in supporti bianchi. Indicazioni angolari simili possono comparire su costruzioni diverse: confrontate quindi il modulo completo e il suo montaggio prima di scegliere un ricambio o una configurazione di produzione.
Modelli di lenti nella raccolta di foto di riferimento
La galleria comprende esempi da 9° × 50°, 10° × 37°, 10° × 45°, 14° × 47°, 15° × 45°, 15° × 60° e 20° × 60°. Alcune coppie di angoli compaiono in più di una costruzione. L'esempio RGBW ad angolo singolo mostrato è da 25°; l'esempio da 45° discusso sopra spiega la notazione ad angolo singolo.

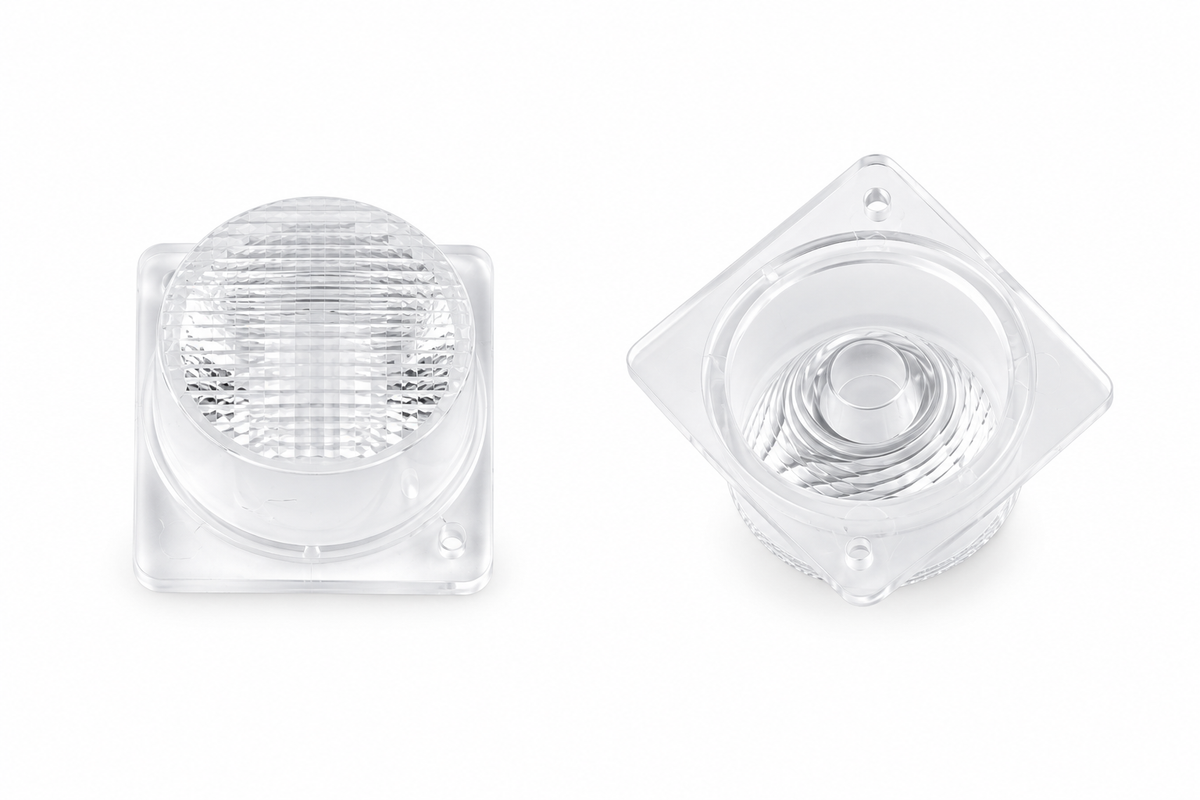

Usate le viste frontali e posteriori per riconoscere le lavorazioni della superficie, le aperture per LED, i supporti e i dettagli di fissaggio. Sono fotografie di riferimento, non mappe misurate del fascio o una tabella di compatibilità. Controllate le specifiche del modulo scelto per conoscere l'ottica fornita e chiedeteci di confermare ogni alternativa richiesta.
Ogni immagine mostra la vista frontale a sinistra e la vista posteriore a destra. Selezionate un'immagine per esaminarla a grandezza intera.
Le indicazioni angolari identificano i campioni forniti. Confermate il LED esatto, le dimensioni della lente e i dettagli di montaggio quando richiedete una configurazione; queste immagini non sono disegni tecnici.
Sette verifiche prima di scegliere un modulo LED e una lente
- Misurate il cassonetto luminoso. Annotate larghezza e altezza della grafica e profondità interna. Indicate se è monofacciale o bifacciale e includete il profilo del telaio. Questi dati definiscono lo spazio disponibile per l'illuminazione e la distanza che il sistema deve coprire.
- Identificate la disposizione dell'illuminazione. Confermate se l'illuminazione è perimetrale, posteriore o di altro tipo. Segnate quali bordi ospitano i moduli e dove si trovano traverse o altri ostacoli. Una lente adatta a una barra perimetrale non fornisce automaticamente la distribuzione giusta per una matrice montata sul fondo.
- Definite il risultato visivo. Descrivete la luminosità prevista, la grafica e le condizioni di osservazione. Confrontate la distribuzione completa oltre all'indicazione angolare. Per progetti impegnativi, richiedete dati fotometrici del modulo effettivo o predisponete un campione illuminato rappresentativo.
- Verificate l'abbinamento fra LED e ottica. Controllate il package del LED, l'area emittente e l'allineamento ottico. Una lente indicata per un package 3535 richiede comunque una conferma con il LED effettivo. I dati misurati FLARE di LEDiL mostrano che una stessa ottica può produrre risultati diversi con LED diversi.
- Controllate la compatibilità meccanica. Confrontate diametro, altezza, fori o perni di montaggio, forma del supporto, apertura per LED e spazio libero sopra il circuito stampato. Una coppia di angoli identica non rende due lenti intercambiabili. Per un modulo esistente, fornite fotografie e dimensioni prima di richiedere una modifica.
- Definite insieme orientamento e distanza. Confermate i piani stretto e ampio dal disegno del modulo o con una prova. Mantenete un orientamento coerente, poi regolate l'interasse e le posizioni perimetrali per ottenere una sovrapposizione adeguata. Non calcolate l'intera installazione solo dai valori angolari.
- Provate l'assemblaggio completo. Usate il tessuto e la grafica previsti con i moduli e l'alimentatore scelti. Esaminate luminosità, uniformità, colore ed eventuali ombre. Anche le indicazioni di disposizione di SloanLED raccomandano prove su campioni e considerano approssimative le tabelle di densità. Confermate il carico elettrico e i requisiti termici del prodotto selezionato.
Confrontate moduli LED completi per il vostro progetto
Scegliete il formato ottico insieme alla lunghezza del modulo, al flusso luminoso, alla tensione, al montaggio e al collegamento. I seguenti link ai prodotti sono un punto di partenza per confrontare gli angoli del fascio e le specifiche dichiarate. La lente di riferimento fotografata non è automaticamente un ricambio per ogni modulo collegato.
| Modulo completo | Angolo ottico dichiarato | Configurazione da confrontare |
|---|---|---|
| Barra a doppio angolo da 12W e 517mm | 15° × 45° | DC24V; formato da 517mm con collegamento a innesto. |
| Barra da 10W e 360mm con connettore DC | 15° × 45° | DC24V; prese DC su entrambe le estremità. |
| Barra sottile da 10W per illuminazione perimetrale | 9° × 50° | DC24V; lunghezza di 360mm, sezione complessiva di 23 × 16mm. |
| Modulo da 7W per illuminazione laterale | Standard 9° × 50° | 14° × 47° o 20° × 60° disponibili su richiesta. |
| Barra da 10W tipo FOGA per illuminazione perimetrale | Standard 20° × 60° | 14° × 47° o 9° × 50° disponibili su richiesta. |
| Barra da 13W e 360mm per illuminazione perimetrale | 15° × 60° | DC24V; flusso luminoso dichiarato di 1430lm. |
| Moduli con profilo in alluminio da 22W–32W | 14° × 47° | Opzioni da 574–964mm; confermare la direzione di uscita del cavo prima dell'ordine. |
| Barra RGBW da 32W per illuminazione perimetrale | 10° × 50° | Esempio di modulo RGBW; l'ottica dichiarata è diversa dal campione di riferimento da 25°. |
Le lenti alternative indicate come «su richiesta» richiedono conferma prima dell'ordine. Per 10° × 37°, 10° × 45° o il campione ad angolo singolo da 25°, chiedeteci di confermare una configurazione adatta del modulo completo.
Domande frequenti sulle lenti dei moduli LED
Un angolo più piccolo è sempre migliore per un cassonetto luminoso?
Un angolo più piccolo limita maggiormente l'apertura in quel piano, ma la scelta migliore dipende dalla disposizione completa. Una copertura insufficiente può lasciare zone scoperte; un'apertura eccessiva può non essere adatta all'alloggiamento. Scegliete in base all'aspetto richiesto della grafica e verificate con un campione.
Posso sostituire una lente con un'altra dello stesso angolo?
Confermate prima l'abbinamento con il LED e la compatibilità meccanica. Altezza della lente, spazio libero per il LED, elementi di posizionamento e supporto possono differire anche se l'angolo nominale è identico. Chiedeteci di controllare il modulo effettivo prima di modificarne la configurazione.
L'angolo di una lente RGBW garantisce una buona miscelazione dei colori?
L'indicazione angolare non descrive la miscelazione dei colori. La disposizione dei LED e il progetto ottico completo influiscono sul risultato. Verificate i colori previsti e la luce bianca sul tessuto effettivo, comprese le transizioni e ogni separazione visibile dei colori.
I riferimenti tecnici descrivono principi ottici generali ed esempi applicativi di altri produttori. Non identificano il produttore delle lenti fotografate né ne stabiliscono la compatibilità. Riferimenti: introduzione all'ottica di Carclo; guida TIR di LEDiL; guida ai cassonetti per insegne di SloanLED; rapporto SIMPLES di Khatod. Le specifiche confermate del modulo ordinato e le prove del progetto determinano la scelta finale.
