Perimeterbeleuchtung für Leuchtkästen: Wann und warum man sie einsetzen sollte
Dieser Fachbeitrag hilft Leuchtkastenbauern und Messebauern bei einer konkreten Planungsentscheidung. Berücksichtigt werden Rahmentiefe, Modulabstand, Abstrahlwinkel, Lichtstrom, Netzteilreserve und sichtbare Gleichmäßigkeit. Prüfen Sie die Werte immer am realen Musteraufbau, bevor Sie eine Serie fertigen.
Bei großen SEG-Leuchtkästen und Displayrahmen ist eine zweiseitige Beleuchtung oft nicht ausreichend. Eine umlaufende Beleuchtung – die Installation von LED-Modulen an allen vier Seiten des Rahmens – ist die Standardlösung für Displays, die breiter als 1,2 m sind. Dieser Leitfaden erklärt, wann sie verwendet werden sollte und welche Produkte spezifiziert werden müssen.
Was ist eine umlaufende Beleuchtung?
Umlaufende Beleuchtung bei Leuchtkästen bedeutet die Installation von LED-Modulen rund um den gesamten Rahmen – oben, unten, links und rechts – anstatt nur an zwei Seiten. Dies gewährleistet eine gleichmäßige Helligkeit von Kante zu Kante über die gesamte Displayfläche.
Produkte, die bei umlaufenden Beleuchtungsinstallationen verwendet werden:
- Perimeter Lighting Module – das Standardmodulformat für vierseitige umlaufende Installationen
- Perimeter LED Lighting – komplettes umlaufendes Beleuchtungssystem für SEG- und Klapprahmen-Leuchtkästen
- Perimeter Light Bar – starres Stangenformat für vierseitige umlaufende Installation

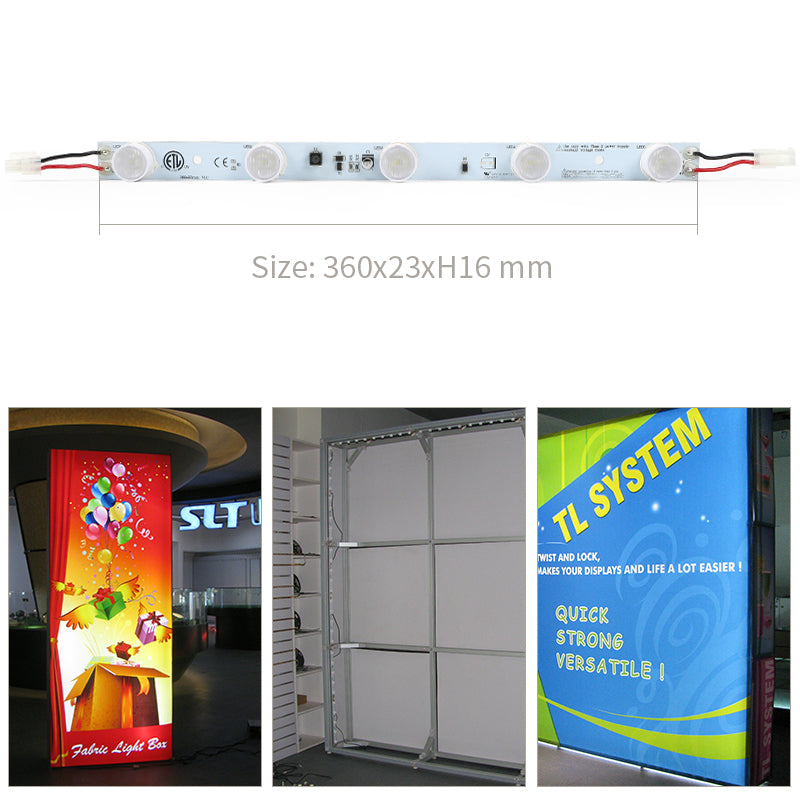

- Frame Mounted LED Module – entwickelt zur direkten Montage an Aluminium-Strangpressprofile
Wann benötigt man eine umlaufende Beleuchtung?
Verwenden Sie eine umlaufende Beleuchtung, wenn:
- Die Displaybreite 1,2 m überschreitet – zweiseitige Beleuchtung kann keine gleichmäßige Helligkeit über die gesamte Fläche aufrechterhalten
- Die Displayhöhe 2 m überschreitet – die Beleuchtung oben und unten hinterlässt dunkle Bereiche in der Mitte
- Maximale Helligkeit erforderlich ist – eine vierseitige Beleuchtung liefert eine deutlich höhere Leistung als eine zweiseitige
- Doppelseitige Displays – umlaufende Beleuchtung ist oft die einzig praktikable Option für doppelseitige SEG-Rahmen
Zweiseitig vs. umlaufend: Leistungsvergleich
Für einen 2 m × 1 m großen SEG-Leuchtkasten mit 10-W-Kantenbeleuchtungsbalken:
- Zweiseitig (oben + unten): 4 Balken × 10 W = 40 W Gesamtleistung
- Umlaufend (alle vier Seiten): 8 Balken × 10 W = 80 W Gesamtleistung
Die umlaufende Beleuchtung verdoppelt die Lichtleistung und verbessert die Gleichmäßigkeit erheblich, insbesondere an den linken und rechten Kanten breiter Displays.
Rahmenmontage
Rahmenmontierte LED-Module sind so konzipiert, dass sie direkt auf Aluminium-Strangpressprofile – den Standardrahmentyp für SEG-Leuchtkästen – geklemmt oder geschraubt werden. Dies vereinfacht die Installation und gewährleistet eine konsistente Modulpositionierung ohne zusätzliche Montagehardware.
Wichtige Installationsüberlegungen:
- Verwenden Sie denselben Modultyp an allen vier Seiten für eine konsistente Farbtemperatur und Leistung
- Verwenden Sie für oben/unten und links/rechts separate Treiberkreise bei großen Displays
- Dimensionieren Sie die Treiber mit einer Gesamtwattzahl plus 20 % Sicherheitsmarge
Häufig gestellte Fragen
Ab welcher Displaygröße sollte ich von zweiseitiger auf umlaufende Beleuchtung umsteigen?
Als Faustregel gilt: Displays, die breiter als 1,2 m oder höher als 2 m sind, profitieren von einer umlaufenden Beleuchtung. Bei dazwischenliegenden Displays hängt es von der erforderlichen Helligkeitsstufe und der Rahmentiefe ab.
Kann ich verschiedene Watt-Module in einer umlaufenden Installation mischen?
Nicht empfohlen. Unterschiedliche Wattzahlen erzeugen unterschiedliche Helligkeitsstufen, die sich an den Ecken, wo die Seiten aufeinandertreffen, als ungleichmäßige Beleuchtung zeigen werden. Verwenden Sie durchweg dasselbe Modul.
Benötigen umlaufende Beleuchtungsmodule einen speziellen Treiber?
Nein – Standard-DC24V-Konstantspannungstreiber funktionieren mit umlaufenden Beleuchtungsmodulen. Dimensionieren Sie den Treiber basierend auf der Gesamtleistung aller angeschlossenen Module.
Was ist der Unterschied zwischen einer umlaufenden Lichtleiste und einem rahmenmontierten LED-Modul?
Eine umlaufende Lichtleiste ist ein längeres, starres Balkenformat, das für durchgehende Verläufe entlang jeder Seite des Rahmens konzipiert ist. Ein rahmenmontiertes LED-Modul ist ein kürzeres, kompaktes Modul, das auf das Rahmenprofil geklemmt wird. Beide erreichen dasselbe Ergebnis; die Wahl hängt von Ihrem Rahmenprofil und Ihren Installationspräferenzen ab.
